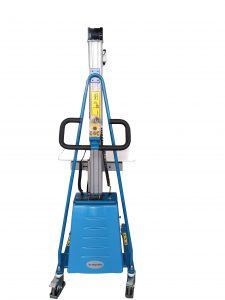

E150R Laneko posizionatzaileak

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

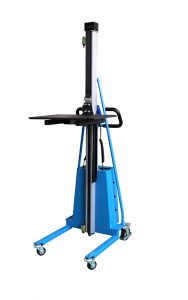

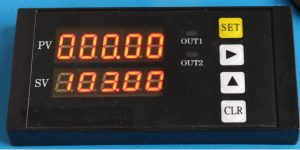

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

Pilagailu elektrikoaren kamioiak E100R, E150R, E180N, E250N, E300N modeloak ditu, eta lanerako posizionagailuak E100W, E150W, E180W, E250W, E300W bezalako pisu-eskalekin daude.



Bideo ikuskizuna:

SpecificationOther AttachementOperation Guide
i-igogailua No.1551507155150815515091551510155150515515061551511
ModelM100RM200RE100RE150RE180NE250NE300N
MotaEskuzkoElectric
aforoakg (lb).100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight mm (ere).1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (ere).130(5.1)
Plataformaren tamaina mm (ere).470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
Tamaina Orokorra mm (ere).840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

Bateria mm (ere).24V / 12Ah24V20Ah
Pisu garbiakg (lb).50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Aldaketa azkarren eranskinak eskuragarri daude: Plataforma Ball transfer unit, roller plataforma, V blokea edo ardatza, Forkarekin Hook eta are Clamp alda daitezke.

Lan-posizionatzaileen fabrikazio gisa, i-Lift-ek pilatzaile elektrikoa ere eskaintzen du, pisatzeko lan-posizionatzailea eskuzko lan-posizionatzailea plataforma lan-posizionatzailea, eskuzko pilatzaile hidraulikoa, pilatzaile arina, igogailu handiko pilatzaile elektrikoa eta abar.



Operation Guide of Electric Work Positioner

1) Igogailua: trantsizio, karga eta deskarga funtzionamendua.

1.1 Blokeatu kamioiak merkantziak edozein altueratan kargatu eta deskargatu aurretik.

1.2Kargatu eta deskargatzean kargaren uniformetasuna zaindu; desbideratutako karga ez da beti baloratzen.

1.3 Gertaera arriskutsuak izan ez daitezen alde bakarreko deskargatik oreka ez galtzea.

1.4 Igogailua amaitu gabe deskargatu behar denean, konturatu oraindik deskargatu behar ez den jainkoen uniformetasuna.

1.5 Behera kargatutako igogailua mugitu behar duenean, jaitsi laneko elektrizitatearen plataforma posizio baxuenera, segurtasuna bermatzeko.

2) Igogailua: Eskalada eta Jaitsiera funtzionamendua

2.1 Zaindu toki egokian gelditzeko eta ziurtatu behar duzun funtzionamendu espazioa igogailua pilatu edo kentzeko garaieraren batean.

2.2Lokatu gurpilak eta piztu.

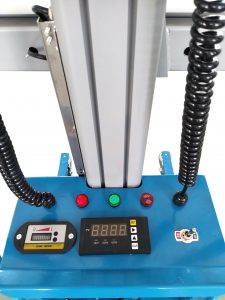

2.3Apantaren gainean UP botoia gainean, plataformak behar bezalako altuerara igotzen da eta, ondoren, askatu botoia, plataformak geldi jarraituko du eta ez du irrist egingo. Esku higikorreko kontrol panel egokia da operadoreak posizio desberdinetan behatzeko eta funtzionatzeko.

2.4 Jarraitu ezazu igogailua funtzionatzeko araudia zorrotz deskargatu edo pilatzeko beharrezko altuerara igotzen denean.

2.5 Igogailuak funtzionatzeko araudia zorrotzetik eramateko arauak jarraitu.

2.6 Altueraren deskarga amaitzean, sakatu SOWN botoia plataforma ondo jaisteko; eta beherantz botoia askatu daiteke behar den altueran, plataformak jaitsiera geldiarazten duen bitartean toki berean baina altuera desberdinean lan berria egiteko.

2.7 Igogailua gainkargak babesteko funtzioa edukitzeko diseinatuta dago. Kargak gaitasun nominalaren% 25 gainditzen duen bakoitzean, plataforma ez da altxatuko, igogailuak ezin izango du igo, jaitsi eta jaitsi eta ibilgailuen trantsizioko lanak burutu.

2.8 Igogailu elektrikoaren posizio igogailua potentzia txikiko babesaren funtzioa izateko diseinatuta dago. Zelularen potentzia kargatutako igoeran eta jaistean lanpostuak nahikoa ez badira, 50 segunduko alarmak botako ditu etengabe eta automatikoki itzali egingo da zirkuituko argia (operadoreak plataforma aldi baxuenera jaitsiko du); igogailua babestuta dago eta igotzeko edo jaisteko funtzionamendua baliogabea da, nahiz eta potentzia konektatua egon.

3) Zelula

3,1Hainbiderik gabeko mantentze-lanik gabeko azido-berun biltegiratze zelula hautatzen da igogailua pizteko. Deskarga gaitasun baxua, muntaketa erraza eta aldatzea = segurua, eta giro-tenperatura -15º ~ 50 ºC bitarteko azpian erabil daiteke.

3.2Zelulen lan-bizitza erabilera zuzenaren araberakoa da. Zelularen lan bizitza asko murriztuko da tentsio baxuan daudenean behin eta berriz erabiltzen denean eta kontrol elementua ere erreko da. Hori kontuan hartuta, igogailua baxuko tentsioaren babesarekin funtzionatuta dago kontrol elektrikoaren zati batean. Igogailua tentsio baxuan dabilenean, igo edo jaisteko, buzzer-a 50 segundu entzun beharko da etengabe eta, ondoren, energia moztu egingo da. Eragileak denboraz kargatuko du gelaxka.

4) Kargatzailea

4.1 Errendimendu handiko kargagailua igogailuarekin batera hornitzen da, zelulak kableak eskura ditzakeen edozein terminaletan. Ziurtatu sare lokaleko tentsioa kargagailuaren sarrera tentsioak behar duen moduan.

4.2 Igogailua itzali gabe kargatzen baduzu, konektatu kargagailuaren iturburuko pin eta entxufeko entxufeak, kargatzailearen iturriaren potentziaren adierazle gorria piztuko da eta kargaren egoeraren adierazle berdea piztuta dagoen bitartean, zelulak kargatu egiten du kargatzeko egoera. ; eta adierazle berdea desagertu denean, zelula osoa kargatuta dagoela esan nahi du. Oro har, kargatzeko epea 10 ~ 12 ordu izaten da.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

Igogailu elektriko serie hau erraz kudeatu daiteke, segurua eta fidagarria, automatikoa eta eskulana aurrezteko zelula txikiak baina eraginkorrak eta mantentze-lanik gabeko energia elektrikoa hornitzeko, fidagarriak diren motorizatutako kate txikien gidaritza, errendimendu handiko panelen kontrola; Pulsatzaile elektriko mugikorrek plataforma edo bestelako osagarriak gorantz edo beherantz kontrolatzen dituzte. Obra-posizionatzaile serie hau salgaien trantsizioa, kota edo pilatzeko erabiltzen da, edo altuera jakin batean ondasunak kentzeko eta garraiatzeko zoru arrunta eta leunaren gainean. Itxura politak, intentsitate handiko aluminiozko aleazio poloak, kontrol elektriko erosoa eta higikorrak, automatikoki eta eskulanak aurreztea ahalbidetzen dute. Igogailuak modu estentsiboan erabiltzen dira. Bereziki, osagarrien konfigurazioa eta hornikuntzako plataforma egokia dira igogailuak bereziki aplikatzeko. zutabe txikiak dituzten laneko piezak, esate baterako, ontziratzeko materiala inprimatzeko lantegietan, supermerkatuetan, hoteletan eta abarretan.
